防水套管密封取消了普通彈簧密封中的動環密封圈的影響
防水套管密封取消了動環密封圈大大減少由于泵體震動或軸震造成的通過動環密封圈的傳遞而引起的動環的震動，使動環免受大的影響，通常也稱之為封的浮動性。
防水套管密封取消了普通彈簧密封中的動環密封圈的影響，適用的介質及溫度大大擴大，通常普通機械密封的動環密封圈的材質多采用聚四氟乙烯橡膠等有機化合物，這些有機化合物在一些介質中，會同介質全身產生化學反應，在低溫和較高溫度情況下，會改變其物理性能，產生硬化使密封失效，而波紋管密封可不受以上因素的限制，通常適用于苯、酮、烯烴、烷烴以及一般油類、酸、堿鹽等眾多介質，溫度范圍也可由－250－400，當然，這也需要對防水套管進行嚴格選材焊接及熱修理。
防水套管做法

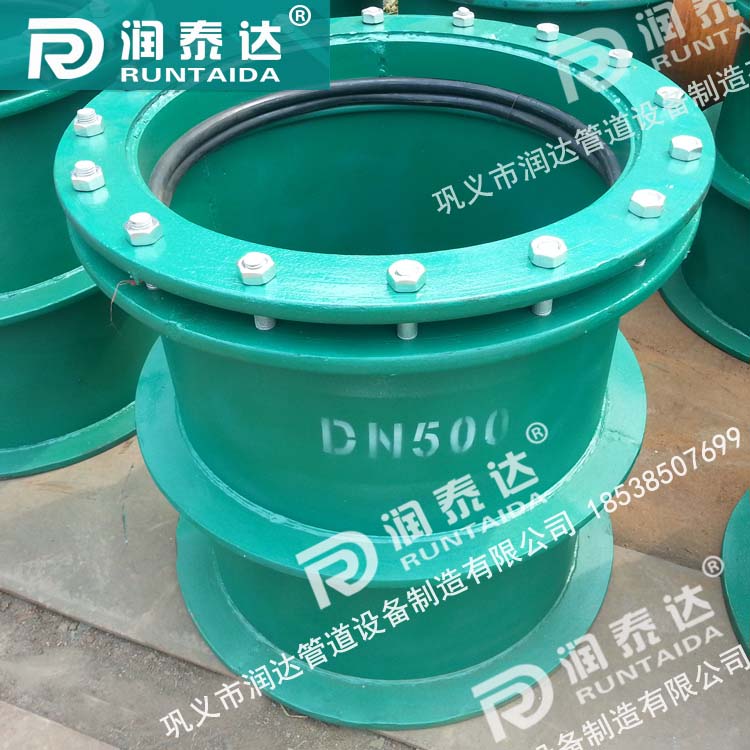

防水套管管道穿地下室外墻、樓板面時應預埋剛性防水套管，套管型號為A型。
套管做法如下
說明：
1. 套管穿墻處如遇非混凝土墻時，應改用混凝土墻壁。其澆注圍應比翼環直徑（D4）大 200，而且必須將套管一次澆固于墻內，套管內的填料應緊密搗實。
2. 穿管處混凝土墻厚度應不小于200，否則應使墻壁一邊或二邊加厚，加厚部分的直徑至 少為D4+200。
3. 焊接結構尺寸公差與行為公差按照J(rèn)B/T5000.3-1998執行。焊接采用手工電弧焊，焊條 型號E4303，牌號J422，焊縫坡口的基本形式與尺寸按照GB985-88執行。
4. 當套管（件1），采用卷制成型時，周長允許偏差為：D3≦600，±2，D3﹥600，±0.0035D3. 5. 套管的重量以L=200計算，當L﹥200時應另行計算。
|
名 稱 |
柔性防水套管 |
剛性防水套管 |
|||
|
型 號 |
全長 |
S312 |
02S404 |
S312 |
|
|
公稱通徑 |
翼環直徑 |
翼環直徑 |
翼環直徑 |
長度(=墻厚) |
|
|
50 |
380 |
177 |
200 |
225 |
200 |
|
65 |
380 |
190 |
220 |
230 |
200 |
|
80 |
384 |
217 |
235 |
251 |
200 |
|
100 |
384 |
236 |
255 |
280 |
200 |
|
125 |
386 |
257 |
290 |
301 |
200 |
|
150 |
386 |
280 |
315 |
324 |
200 |
|
200 |
386 |
350 |
375 |
394 |
200 |
|
250 |
388 |
402 |
435 |
446 |
200 |
|
300 |
388 |
462 |
495 |
498 |
200 |
|
350 |
392 |
511 |
545 |
567 |
200 |
|
400 |
392 |
565 |
600 |
621 |
200 |
|
450 |
394 |
615 |
650 |
671 |
200 |
|
500 |
394 |
673 |
705 |
720 |
200 |
|
600 |
407 |
787 |
820 |
822 |
200 |
|
700 |
409 |
877 |
910 |
911 |
200 |
|
800 |
411 |
987 |
1020 |
1011 |
200 |
|
900 |
413 |
1087 |
1120 |
1113 |
200 |
|
1000 |
415 |
1187 |
1220 |
1213 |
200 |
|
1200 |
416 |
1390 |
1423 |
1413 |
200 |
|
1400 |
417 |
1590 |
1623 |
1613 |
20 |
