柔性防水套管的使用方法及安裝說明

2017-3-7 13:45:19??????點擊：

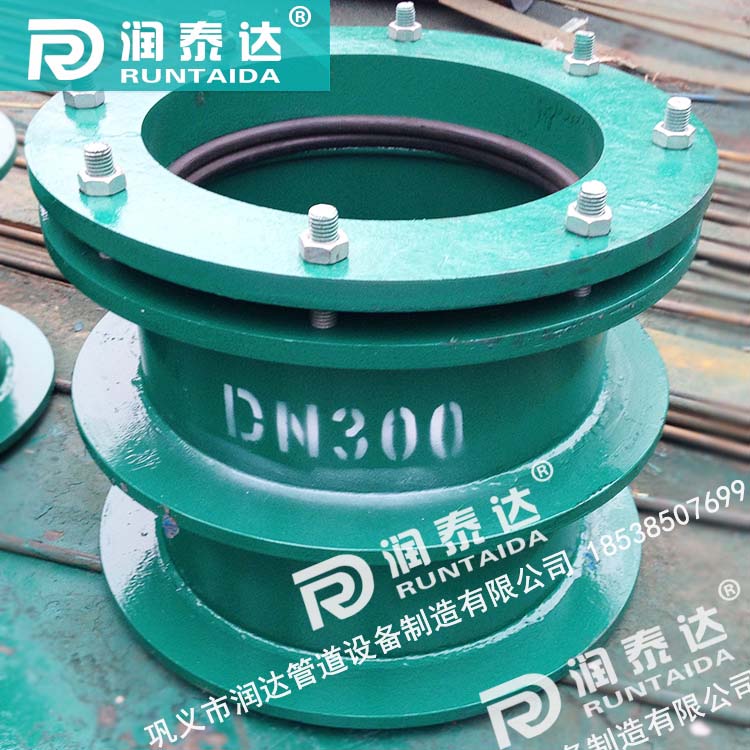

柔性防水套管的使用方法及安裝說明

02S404防水套管是防水套管的一種，是根據中國建筑標準02S404防水套管圖集設計的，它對管徑和法蘭的厚度以及內外徑都有嚴格的要求，必須嚴格按照02S404防水套管圖集標準來制作，按結構也可分為02S404剛性防水套管和02S404柔性防水套管兩種，02S404柔性防水套管主要用在人防墻，水池等要求很高的地方，02S404剛性防水套管一般用在地下室等管道需穿管道地位置。

防水套管系列產品包括：S312柔性防水套管、02S404柔性防水套管、A/B/C型剛性防水套管、04FS02柔性密閉套管、兩側防護柔性密閉套管、不銹鋼防水套管、加長型防水套管、加長翼環柔性防水套管等各種優質產品。如有特殊要求，也可來樣品、圖紙定做。

02S404防水套管一般穿過墻壁之處受有振動或有嚴密防水要求的構筑物。 02s404防水套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外層防腐由設計決定。02s404防水套管穿墻之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍應比翼環直徑（ D6 ）大 200mm ，而且必須將套管澆固與墻內。02s404防水套管穿管處之混凝土墻厚應不小于 300mm 否則應使墻壁一邊加厚或兩邊加厚。加厚部分的直徑最小應比翼環直徑（ D6 ） 200mm。02s404防水套管的材料重量是按墻厚 L 值為 300mm 應另行計算。02s404防水套管部件焊接材料，用 A3 材料制作， T42 焊接。

02s404防水套管安裝說明：

02s404防水套管當迎水面為腐蝕性介質時，可采用封堵材料將縫隙封堵。02s404防水套管穿墻處如遇非混凝土墻壁時，應局部改用混凝土墻壁，其澆注范圍應比翼環直徑（D5）大200，而且必須將套管一次澆固于墻內。

02s404防水套管穿管處混凝土墻厚應不小于300，否則應使墻壁一邊加厚或兩邊加厚，加厚部分的直徑至少為D5+200。02s404防水套管的重量以L=300計算，如墻厚大于300時，應另行計算。

DN	D1	D2	D3	D4	D5	I	10		I1	I2	D1	D2	D3	n-M	A型重量(k曲		B型重量(kg)
DN	D1	D2	D3	D4	D5	I	I型	Ⅱ型	I1	I2	D1	D2	D3	n-M	I型	Ⅱ型	I型	Ⅱ型
50	60	95	65	145	200	65	28	-	72	30	3.5	4	8	4-M12	14.40	-	14.60	-
65	76	114	80	165	220	65	28	25	72	30	3.75	4	8	4-M12	16.89	17.07	17.18	17.35
80	89	127	95	180	235	65	28	25	76	38	4	4	10	4-M16	21.12	21.31	21.42	21.61
100	108	146	114	200	255	65	28	25	76	38	4	4.5	10	4-M16	24.37	24.58	24.71	24.92
125	133	180	140	235	290	65	28	25	76	38	4	6	10	6-M16	31.92	32.31	32.43	32.82
150	159	203	165	260	315	65	28	25	76	38	4.5	6	10	6-M16	35.77	36.17	36.31	36.72
200	219	265	226	320	375	65	28	25	76	38	6	6	10	6-M16	44.69	45.29	45.29	45.87
250	273	325	280	380	435	65	28	25	76	38	8	8	10	8-M16	59.41	60.22	60.43	61.33
300	325	377	333	435	495	72	28	30	90	46	8	10	10	8-M20	89.37	90.02	90.35	91.14
350	377	426	385	485	545	72	32	30	90	46	10	10	10	8-M20	99.74	100.3	100.7	101.5
400	426	480	435	540	600	72	32	30	90	46	1O	10	10	12-M20	114.0	114.8	115.3	116.4
450	480	530	488	590	650	72	32	30	90	46	10	1O	10	12-M20	124.1	124.7	-	-
500	530	585	538	645	705	72	32	30	90	46	10	10	10	16-M20	139.3	140.5	-	-
600	630	690	640	755	820	75	32	30	104	54	10	10	12	16-M24	197.2	198.2	-	-
700	720	780	730	845	910	75	40	30	104	54	10	1O	12	20-M24	222.6	223.7	-	-
800	820	880	830	950	1020	80	40	40	117	60	10	10	12	20-M27	280.0	282.3	-	-
900	920	980	930	1050	1120	80	40	40	117	60	10	10	12	20-M27	309.6	312.2	-	-
1000	1020	1080	1030	1150	1220	80	40	40	117	60	10	10	12	24-M27	341.1	344.0	-	-
